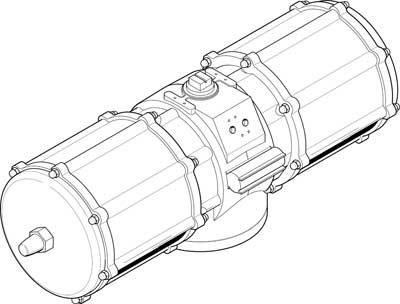

Cecha |
Wartość |
| Wielkość napędu wykonawczego |
8000 |
| Rysunek otworowania kołnierza |
F25 |
| Kąt obrotu |
90 deg |
| Regulacja położenia końcowego przy 0° |
-5 ... 5 deg |
| End-position adjusting range at nominal swivel angle |
85 ... 95 deg |
| Wałek łączący, głębokość |
58 mm |
| Znormalizowane przyłącze do zaworu |
ISO 5211 |
| Amortyzacja |
Brak tłumienia |
| Pozycja zabudowy |
Dowolna |
| Tryb pracy |
Dwustronnego działania |
| Konstrukcja |
Mechanizm jarzmowy, dwustronnego działania |
| Sygnalizacja położenia |
Bez |
| Kierunek zamykania |
Zamykanie w prawo |
| Przyłącze zaworu odpowiada normie |
VDI/VDE 3845 (NAMUR) |
| Safety Integrity Level (SIL) |
Produkt może być stosowany w SRP/CS do SIL 2 High Demand
Produkt może być stosowany w SRP/CS do SIL 2 Low Demand |
| Ciśnienie robocze |
1 ... 7 bar |
| Nominalne ciśnienie robocze |
5.6 bar |
| Znak CE (patrz deklaracja zgodności) |
Wg dyrektywy EU-Ochrona Ex - (ATEX) |
| ATEX-Kategoria Gaz |
II 2G |
| ATEX-Kategoria Pył |
II 2D |
| Ex-Ochrona przeciwwybuchowa Gaz |
Ex h IIC T6...T3 Gb X |
| Ex-Ochrona przeciwwybuchowa Pył |
Ex h IIIC T85°C...T200°C Db X |
| Ex-Temperatura otoczenia |
-20°C <= Ta <= +60°C |
| Medium robocze |
Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Uwagi odnośnie medium roboczego |
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Klasa odporności na korozję CRC |
3 – Wysoka odporność na korozję |
| Temperatura otoczenia |
-20 ... 80 °C |
| Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0° |
8000 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 50° |
4000 Nm |
| Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90° |
6000 Nm |
| Uwaga o momencie obrotowym |
Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła. |
| Air consumption at 0.6 MPa (6 bar, 87 psi) per cycle 0°-nominal swivel angle-0° |
350 l |
| Waga produktu |
106000 g |
| Przyłącze wałka |
T55 |
| Przyłącza pneumatyczne |
G3/8 |
| Uwaga dotycząca materiałów |
Zgodne z RoHS |
| Materiał pokrywy |
Stop aluminium |
| Materiał uszczelnień |
FPM
NBR
PUR |
| Materiał obudowy |
Stop aluminium |
| Materiał śrub |
Stal wysokostopowa |
| Materiał wałka |
Stal wysokostopowa |
| Numer materiału dla wałka |
1.4305 |
