Karta danych:

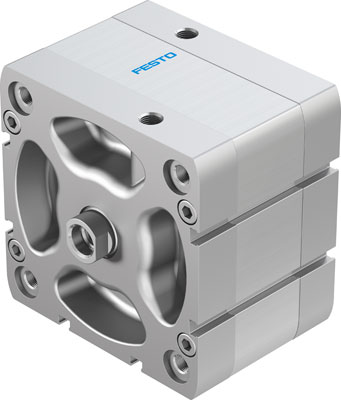

Name: ADN-100-15-I-PPS-A FESTO
Rating: 4.8 (14 reviews)

Cecha	Wartość
Skok	15 mm
Średnica tłoka	100 mm
Gwint na tłoczysku	M12
Amortyzacja	PPS: samonastawna amortyzacja pneumatyczna w położeniach końcowych
Pozycja zabudowy	Dowolna
Zgodność z normą	ISO 21287
Zakończenie tłoczyska	Gwint wewnętrzny
Sygnalizacja położenia	Przy pomocy czujników
Warianty	Jednostronne tłoczysko
Ciśnienie robocze MPa	0.1 ... 1 MPa
Ciśnienie robocze	1 ... 10 bar
Tryb pracy	Dwustronnego działania
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego	Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC	2 – Średnia odporność na korozję
Temperatura otoczenia	-20 ... 80 °C
Maks. energia uderzenia w położeniach końcowych	2.5 J
Długość amortyzacji	10 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	4524 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	4712 N
Przemieszczana masa własna przy 0 mm skoku	570 g
Ciężar dodatkowy na 10 mm skoku	98 g
Ciężar podstawowy dla 0 mm skoku	2154 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku	25 g
Sposób montażu	Przy pomocy otworów przelotowych Przy pomocy gwintów wewnętrznych Przy pomocy osprzętu Do wyboru:
Przyłącza pneumatyczne	G1/8
Uwaga dotycząca materiałów	Zgodne z RoHS
Materiał pokrywy	Aluminium-odlew ciśnieniowy Powłoka ochronna
Materiał uszczelnień	TPE-U(PUR)
Materiał tłoczyska	Stal wysokostopowa
Materiał rury siłownika	Stop aluminium Anodowany
