Prawidłowe zwymiarowanie łożyska ułatwi nam nie tylko jego odszukanie w sklepie on-line, ale również pomoże sprzedawcy dobrać odpowiedni produkt, gdybyśmy zdecydowali się nabyć je w sklepie stacjonarnym. Dzięki temu kupimy łożysko, które będzie pasowało do serwisowanego przez nas urządzenia, a my unikniemy ewentualnego zwrotu.

Poniżej przedstawiamy jak prawidłowo zwymiarować łożysko zależnie od jego rodzaju.

ŁOŻYSKA KULKOWE

Do najważniejszych parametrów, o których należy pamiętać podczas pobierania wymiarów łożyska kulkowego należą:

• średnica pierścienia wewnętrznego
• średnica pierścienia zewnętrznego
• szerokość łożyska

• Wykonujemy pomiar średnicy pierścienia wewnętrznego łożyska:

• Wykonujemy pomiar średnicy pierścienia zewnętrznego łożyska. (Przykład nr 1)

(Przykład nr 2)

• Wykonujemy pomiar szerokości łożyska.

ŁOŻYSKA STOŻKOWE

Do najważniejszych parametrów, o których należy pamiętać podczas pobierania wymiarów łożyska stożkowego, należą:

• średnica pierścienia wewnętrznego
• średnica pierścienia zewnętrznego
• wysokość całkowita łożyska
• szerokość pierścienia wewnętrznego
• szerokość pierścienia zewnętrznego

Wykonujemy pomiar średnicy pierścienia wewnętrznego łożyska:

Wykonujemy pomiar średnicy pierścienia zewnętrznego łożyska.

Wykonujemy pomiar wysokości całkowitej łożyska.

Należy zwrócić szczególną uwagę aby bagnet ustawiony był dokładnie wzdłuż osi łożyska (a nie odchylony).

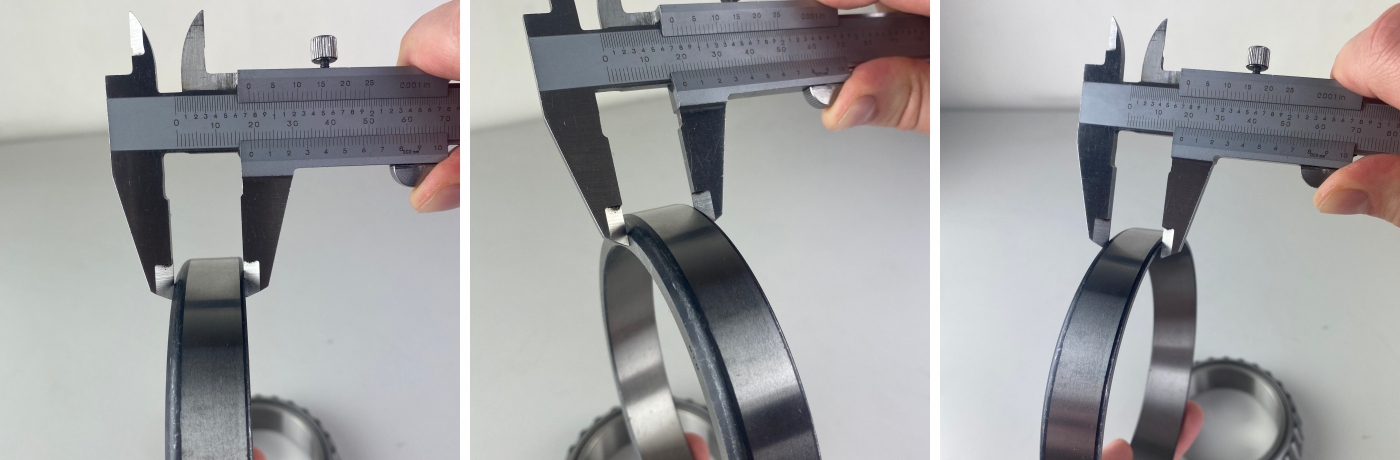

Wykonujemy pomiar szerokości pierścienia wewnętrznego.(metoda nr 1).

Pomiar szerokości pierścienia wewnętrznego (metoda nr 2).

Należy zwrócić szczególną uwagę aby bagnet ustawiony był dokładnie wzdłuż osi łożyska (a nie odchylony).

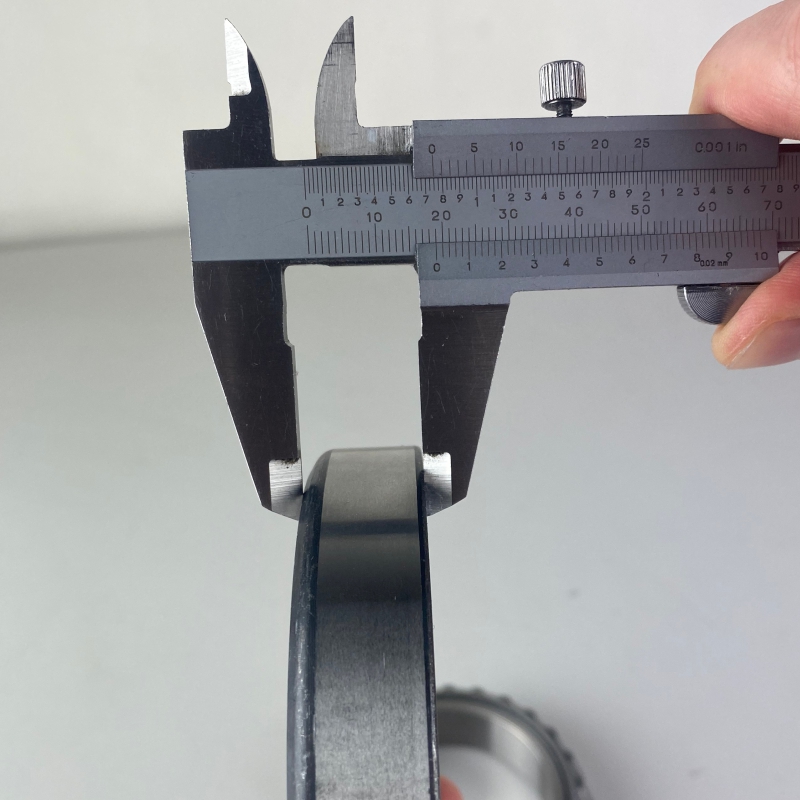

Wykonujemy pomiar szerokości pierścienia zewnętrznego.

ŁOŻYSKA SAMONASTAWNE KULKOWE Z OTWOREM KWADRATOWYM

Do najważniejszych parametrów, o których należy pamiętać podczas pobierania wymiarów łożyska samonastawnego kulkowego z otworem kwadratowym należą:

• długość boku otworu wewnętrznego
• średnica pierścienia zewnętrznego
• szerokość pierścienia wewnętrznego
• szerokość pierścienia zewnętrznego

Wykonujemy pomiar długości boku otworu wewnętrznego.

Wykonujemy pomiar średnicy pierścienia zewnętrznego łożyska.

Wykonujemy pomiar szerokości pierścienia wewnętrznego.

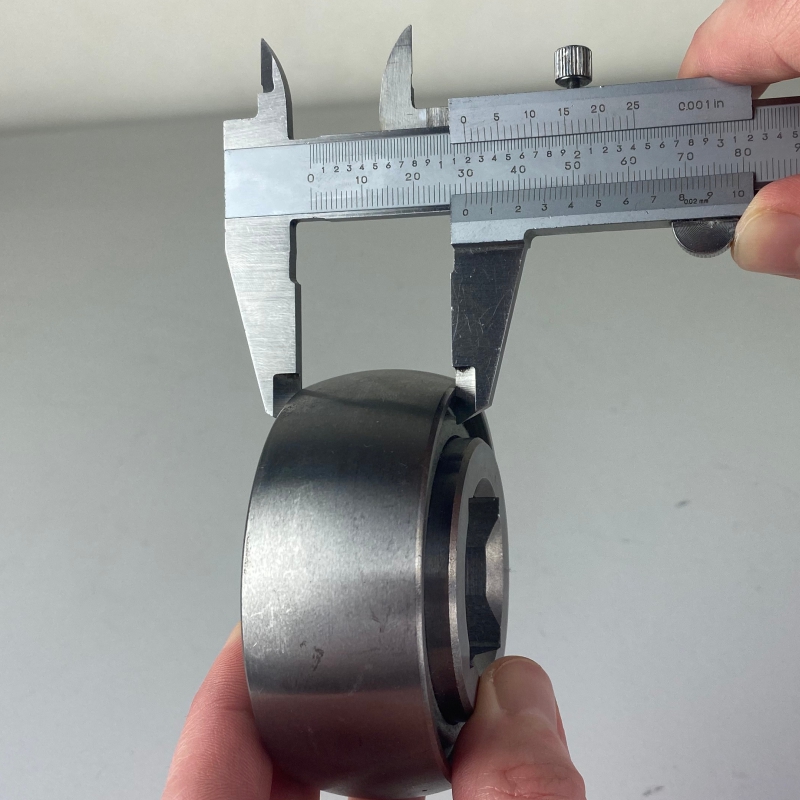

Wykonujemy pomiar szerokości pierścienia zewnętrznego.

ŁOŻYSKA SAMONASTAWNE KULKOWE Z OTWOREM SZEŚCIOKĄTNYM

Do najważniejszych parametrów, o których należy pamiętać podczas pobierania wymiarów łożyska samonastawnego kulkowego z otworem sześciokątnym należą:

• długość boku otworu wewnętrznego
• średnica pierścienia zewnętrznego
• szerokość pierścienia wewnętrznego
• szerokość pierścienia zewnętrznego

Wykonujemy pomiar długości boku otworu wewnętrznego.

Wykonujemy pomiar średnicy pierścienia zewnętrznego łożyska.

Wykonujemy pomiar szerokości pierścienia wewnętrznego.

Wykonujemy pomiar szerokości pierścienia zewnętrznego.
