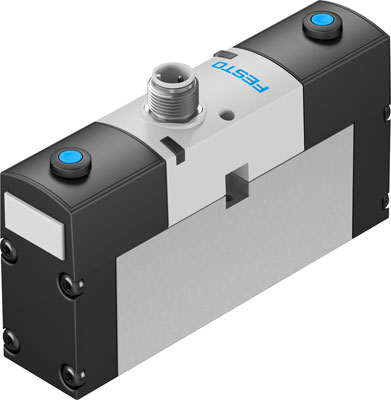

Cecha |
Wartość |
| Funkcja zaworu |
5/2 bistabilny z dominacją |
| Sposób uruchomienia |
Elektryczny |
| Szerokość zabudowy |
26 mm |
| Ciśnienie robocze |
3 ... 8 bar |
| Konstrukcja |
Zawór tłokowy |
| Dopuszczenie |
C-Tick
c CSA us (OL)
c UL us - Recognized (OL) |
| Znak CE (patrz deklaracja zgodności) |
Wg dyrektywy EU-EMV |
| Stopień ochrony |
IP65
NEMA 4 |
| Wielkość nominalna |
9 mm |
| Raster |
27 mm |
| Funkcja odpowietrzenia |
Możliwość dławienia
Przez płytę z dławikami
Przez indywidualną płytę przyłączeniową |
| Rodzaj uszczelnienia |
Miękkie |
| Pozycja zabudowy |
Dowolna |
| Zgodność z normą |
ISO 15407-1 |
| Pomocnicze ręczne uruchamianie |
Przez przyciśnięcie |
| Rodzaj sterowania |
Z pilotem |
| Zasilanie pneum. pilotów |
Wewnętrzne |
| Kierunek przepływu |
Jednokierunkowy |
| Przekrycie |
Positive overlap |
| Wyświetlanie stanu sygnału |
LED |
| Przepływ zaworu |
1400 l/min |
| Przepływ zaworu na indywidualnej płycie przyłączeniowej |
1100 l/min |
| Przepływ zaworu na wyspie zaworowej |
1100 l/min |
| Czas przełączania powrotnego (z dominacją) |
25 ms |
| Czas pracy ciągłej |
100 % |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 |
500 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 |
500 µs |
| Nominalny prąd wyłączenia na cewkę |
110 mA do 20 ms |
| Prąd nominalny z układem redukcji prądu |
30 mA po 20 ms |
| Charakterystyka cewki |
24 V DC: Faza niskiego prądu 1 W, faza wysokiego prądu 2,4 W |
| Dopuszczalne wahania napięcia |
+/- 10 % |
| Medium robocze |
Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Uwagi odnośnie medium roboczego |
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Odporność na wibracje |
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy |
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Klasa odporności na korozję CRC |
2 – Średnia odporność na korozję |
| Temperatura medium |
-5 ... 50 °C |
| Względna wilgotność powietrza |
0 - 90 % |
| Medium dla pilotów |
Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Temperatura otoczenia |
-5 ... 50 °C |
| Maks. moment dokręcający, montaż zaworu |
1.8 ... 2.2 Nm |
| Waga produktu |
270 g |
| Przyłącze elektryczne |
3-pin
M12x1
Wtyczka centralna
Konstrukcja okrągła |
| Sposób montażu |
Na płycie przyłączeniowej
Przy pomocy otworów przelotowych i śrub |
| Uwaga dotycząca materiałów |
Zgodne z RoHS |
| Materiał uszczelnień |
FPM
HNBR
NBR |
| Materiał obudowy |
Aluminium-odlew ciśnieniowy |
