Karta danych:

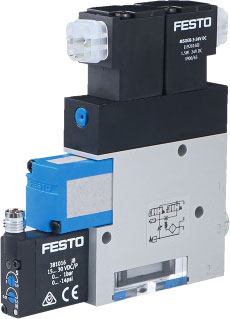

Name: VADMI-70-N FESTO
Rating: 5 (13 reviews)

Cecha	Wartość
Średnica nominalna dyszy Lavala	0.7 mm
Raster	15 mm
Konstrukcja tłumika hałasu	Zamknięty
Pozycja zabudowy	Dowolna
Charakterystyka generatora podciśnienia	Wysokie podciśnienie
Wkładka filtracyjna	<= 40 µm
Pomocnicze ręczne uruchamianie	Przez przyciśnięcie
Zintegrowane funkcje	Elektrozawór do impulsu wyrzutowego Zawór dławiący Zawór załączający elektryczny Filtr Zawór zwrotny Wyłącznik podciśnieniowy
Mierzona wielkość	Ciśnienie względne
Sposób pomiaru	Piezorezystancyjny
Funkcja elementu przełączającego	Styk normalnie otwarty
Funkcja przełączania	Komparator wartości progowej
Funkcja zaworu	Zamknięty
Zabezpieczenie przed odwrotną polaryzacją	Dla wszystkich przyłączy elektrycznych
Typ wyświetlacza	LED
Zakres nastawy histerezy [bar]	-0.5 ... -0.05 bar
Opcje ustawień	Potencjometr
Wskaźnik stanu przełączania	Optyczny
Zakres nastawy wartości progowej	-0.9 ... 0 bar
Ciśnienie robocze	1.5 ... 8 bar
Maks. podciśnienie	85 %
Nominalne ciśnienie robocze	6 bar
Zakres przeciążenia	5 bar
Czas napowietrzania przy nominalnym ciśnieniem roboczym	0.59 s
Zakres napięcia roboczego DC	21.6 ... 26.4 V
Czas pracy ciągłej	100 %
Wyjście dwustanowe	NPN
Dopuszczenie	RCM Mark c UL us - Recognized (OL)
Znak CE (patrz deklaracja zgodności)	Wg dyrektywy EU-EMV
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego	Niemożliwa praca na powietrzu olejonym
Klasa odporności na korozję CRC	2 – Średnia odporność na korozję
Temperatura medium	0 ... 60 °C
Stopień ochrony	IP65
Temperatura otoczenia	0 ... 50 °C
Waga produktu	180 g
Zakres pomiaru ciśnienia	0 ... 1 bar
Przyłącze elektryczne	4-pin M8x1 Wtyczka
Sposób montażu	Przy pomocy otworów przelotowych Przy pomocy gwintów wewnętrznych Do wyboru:
Przyłącze pneumatyczne 1	M5
Przyłącze pneumatyczne 3	Zintegrowany tłumik hałasu
Przyłącze podciśnienia	G1/8
Uwaga dotycząca materiałów	Nie zawierają miedzi i PTFE Zgodne z RoHS
Materiał uszczelnień	NBR
Materiał dyszy odbiorczej	Mosiądz, niklowany
Materiał filtra	PA
Materiał obudowy filtra	PC
Materiał obudowy	Stop aluminium
Materiał tłumika hałasu	PE POM
Materiał tłoka	POM
Materiał dyszy nadawczej	Mosiądz, niklowany

producent	FESTO
wymiary	0 x 0 x 0
Waga	0,243 kg
ciśnienie robocze [bar]	1,5÷8
typ produktu	generator podciśnienia
kraj pochodzenia
filtrowanie [μm]	0
funkcja zaworu	Zamknięty
czas pracy ciągłej	100 %
medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
