Karta danych:

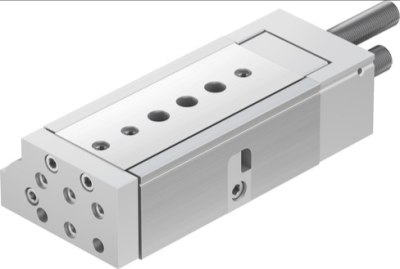

Name: DGSL-25-50-PA FESTO
Rating: 4.6 (3 reviews)

Cecha	Wartość
Skok	50 mm
Regulowany zakres położenia końcowego/przedniego	55 mm
Regulowany zakres położenia końcowego/tylnego	49 mm
Średnica tłoka	32 mm
Tryb pracy jednostki napędowej	Z płytka spinającą
Amortyzacja	P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron
Pozycja zabudowy	Dowolna
Prowadzenie	Prowadzenie na łożyskach kulkowych
Konstrukcja	Z płytka spinającą Tłok Tłoczyskowy Wózek
Sygnalizacja położenia	Przy pomocy czujników
Ciśnienie robocze	1 ... 8 bar
Maks. prędkość	0.8 m/s
Powtarzalność	0,3 mm
Tryb pracy	Dwustronnego działania
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego	Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC	0 – Brak odporności na korozję
Temperatura otoczenia	0 ... 60 °C
Maks. energia uderzenia w położeniach końcowych	0.55 Nm
Długość amortyzacji	1.3 mm
Maks. siła Fy	4650 N
Maks. siła Fz	4650 N
Maks. moment Mx	120 Nm
Maks. moment My	60 Nm
Maks. moment Mz	60 Nm
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	415 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	483 N
Przemieszczana masa własna	1244 g
Waga produktu	3349 g
Alternatywne przyłącza	Patrz opis produktu
Sposób montażu	Przy pomocy otworów przelotowych
Przyłącza pneumatyczne	G1/8
Uwaga dotycząca materiałów	Nie zawierają miedzi i PTFE Zgodne z RoHS
Materiał pokrywy	Stop aluminium
Materiał uszczelnień	HNBR
Materiał obudowy	Stop aluminium
Materiał tłoczyska	Stal wysokostopowa, nierdzewna

Atrybuty

producent	FESTO
wymiary	25 x 0 x 50
Waga	3,565 kg
ciśnienie robocze [bar]	1÷8
gwint	G 1/8
skok [mm]	50
średnica tłoka	32 mm
typ produktu	siłownik pneumatyczny
prędkość max. [m/s]	0,8
medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
