Karta danych:

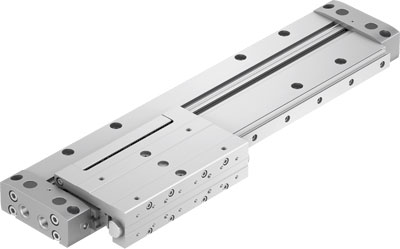

Name: DLGF-KF-20-350-PPSA FESTO
Rating: 4.8 (8 reviews)

Cecha	Wartość
Skok	350 mm
Średnica tłoka	20 mm
Amortyzacja	PPS: samonastawna amortyzacja pneumatyczna w położeniach końcowych
Pozycja zabudowy	Dowolna
Prowadzenie	Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Zasada przeniesienia napędu	Połączenie mechaniczne tłoka z wózkiem/suwakiem
Sygnalizacja położenia	Przy pomocy czujników
Ciśnienie robocze MPa	0.2 ... 0.8 MPa
Ciśnienie robocze	2 ... 8 bar
Tryb pracy	Dwustronnego działania
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Uwagi odnośnie medium roboczego	Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC	1 – Niska odporność na korozję
Temperatura otoczenia	0 ... 60 °C
Długość amortyzacji	9.6 mm
Maks. siła Fy	600 N
Maks. siła Fz (w kierunku do napędu)	700 N
Maks. siła Fz (w kierunku od napędu)	400 N
Maks. moment Mx	5.4 Nm
Maks. moment My	15 Nm
Maks. moment Mz	15 Nm
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	188 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	188 N
Przemieszczana masa własna	470 g
Waga produktu	2254 g
Alternatywne przyłącza	Patrz opis produktu
Sposób montażu	Montaż bezpośredni przy pomocy otworów przelotowych Przy pomocy osprzętu
Przyłącza pneumatyczne	M5
Uwaga dotycząca materiałów	Zgodne z RoHS Nie zawiera miedzi
Materiał pokrywy	Odlew aluminiowy, pokrycie ochronne
Materiał uszczelnień	NBR TPE-U(PU)
Materiał obudowy	Anodowane aluminium
