Karta danych:

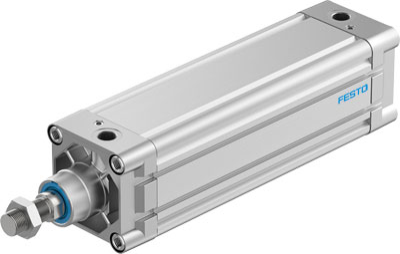

Name: DNC-100-40-PPV-A FESTO
Rating: 5 (11 reviews)

Cecha	Wartość
Skok	40 mm
Średnica tłoka	100 mm
Gwint na tłoczysku	M20x1,5
Amortyzacja	PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych
Pozycja zabudowy	Dowolna
Zgodność z normą	ISO 15552
Zakończenie tłoczyska	Gwint zewnętrzny
Konstrukcja	Tłok Tłoczyskowy Korpus z profilu
Sygnalizacja położenia	Przy pomocy czujników
Warianty	Jednostronne tłoczysko
Ciśnienie robocze MPa	0.06 ... 1.2 MPa
Ciśnienie robocze	0.6 ... 12 bar
Tryb pracy	Dwustronnego działania
Klasyfikacja morska	patrz certyfikat
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego	Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC	2 – Średnia odporność na korozję
Temperatura otoczenia	-20 ... 80 °C
Maks. energia uderzenia w położeniach końcowych	1.2 J
Długość amortyzacji	32 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting	4418 N
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance	4712 N
Przemieszczana masa własna przy 0 mm skoku	1544 g
Ciężar dodatkowy na 10 mm skoku	115 g
Ciężar podstawowy dla 0 mm skoku	4653 g
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku	38 g
Sposób montażu	Przy pomocy gwintów wewnętrznych Przy pomocy osprzętu
Przyłącza pneumatyczne	G1/2
Uwaga dotycząca materiałów	Zgodne z RoHS
Materiał pokrywy	Aluminium-odlew ciśnieniowy Powłoka ochronna
Materiał uszczelnień	TPE-U(PU)
Materiał tłoczyska	Stal wysokostopowa
Materiał rury siłownika	Stop aluminium Anodowany

producent	FESTO
wymiary	100 x 0 x 40
Waga	4,525 kg
ciśnienie robocze [bar]	0,6÷12
gwint	G 1/2
gwint	M20x1,5
norma pneum.	ISO 15552
skok [mm]	40
średnica tłoka	100 mm
typ produktu	siłownik pneumatyczny
kraj pochodzenia
medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
