Karta danych:

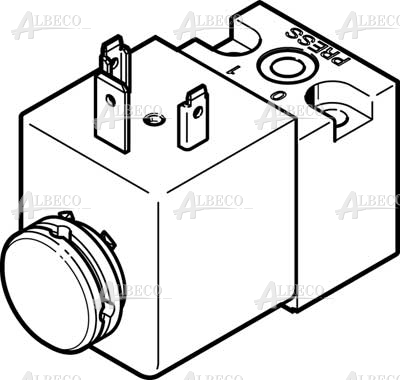

Name: MDH-3/2-110VAC FESTO
Rating: 4.7 (3 reviews)

Cecha	Wartość
Funkcja zaworu	3/2 zamknięty, monostabilny
Sposób uruchomienia	Elektryczny
Szerokość zabudowy	30 mm
Normalny przepływ nominalny	50 l/min
Ciśnienie robocze	1 ... 16 bar
Konstrukcja	Tarcza-gniazdo
Sposób kasowania	Sprężyna mechaniczna
Znak CE (patrz deklaracja zgodności)	Wg dyrektywy EU dla niskich napięć
Stopień ochrony	IP65
Wielkość nominalna	1.3 mm
Raster	42 mm
Funkcja odpowietrzenia	Bez możliwości dławienia
W oparciu o normę	ISO 15218
Rodzaj uszczelnienia	Miękkie
Pozycja zabudowy	Dowolna
Zgodność z normą	ISO 15218
Pomocnicze ręczne uruchamianie	Przez przyciśnięcie
Rodzaj sterowania	Bezpośredni
Kierunek przepływu	Jednokierunkowy
Przekrycie	Underlap
Czas przełączania przy wyłączaniu	9 ms
Czas przełączania przy włączaniu	11 ms
Czas pracy ciągłej	100 %
Charakterystyka cewki	110 V AC: 50 Hz, moc przełączana 14,5 VA, moc podtrzymania 10,5 VA 110 V AC: 60 Hz, moc przełączana 12,0 VA, moc podtrzymania 7,6 VA
Dopuszczalna fluktuacja częstotliwości	+/- 10 %
Dopuszczalne wahania napięcia	+/- 10 %
Medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego	Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC	2 – Średnia odporność na korozję
Temperatura medium	-15 ... 80 °C
Temperatura otoczenia	-15 ... 50 °C
Waga produktu	140 g
Przyłącze elektryczne	Schemat podłączenia typu A wg EN175301-803 Wg DIN EN 175301-803
Sposób montażu	Na płycie przyłączeniowej Przy pomocy otworów przelotowych
Przyłącze pneumatyczne 1	Płyta przyłączeniowa
Przyłącze pneumatyczne 2	Płyta przyłączeniowa
Przyłącze pneumatyczne 3	Nieprzewodowe
Uwaga dotycząca materiałów	Zgodne z RoHS
Materiał uszczelnień	FPM

producent	FESTO
wymiary	0 x 0 x 0
Waga	0,158 kg
ciśnienie robocze [bar]	1÷16
norma pneum.	ISO 15218
typ produktu	elektrozawór
kraj pochodzenia
funkcja zaworu	3/2 zamknięty, monostabilny
kierunek przepływu	jednokierunkowy
czas pracy ciągłej	100 %
medium robocze	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
