Karta danych:

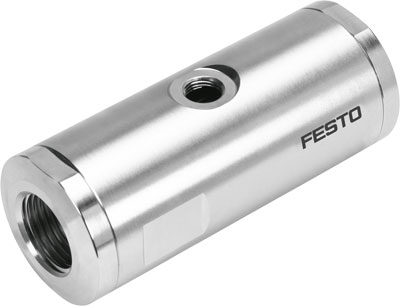

Name: VZQA-C-M22U-15-GG-V4V4N-4 FESTO
Rating: 4.6 (9 reviews)

Cecha	Wartość
Konstrukcja	Pneumatycznie uruchamiany zawór zaciskowy
Sposób uruchomienia	Pneumatyczny
Rodzaj uszczelnienia	Miękkie
Pozycja zabudowy	Dowolna
Sposób montażu	Zabudowa w linii
Przyłącze zaworu procesowego	G1/2
Średnica nominalna DN	15
Funkcja zaworu	2/2 otwarty, monostabilny
Kierunek przepływu	Rewersyjny
Ciśnienie medium	0 ... 0.4 MPa 0 ... 4 bar
Ciśnienie medium w psi	0 ... 58 psi
Ciśnienie robocze MPa	0.1 ... 0.65 MPa
Ciśnienie robocze	1 ... 6.5 bar
Ciśnienie znamionowe zaworu procesowego	10
Differential pressure (MPa)	0.25 MPa
Różnica ciśnień	2.5 bar
Differential pressure (psi)	36.25 psi
Ciśnienie rozrywające	1.6 MPa 16 bar
Burst pressure	232 psi
Ciśnienie przeciążenia	0.78 MPa 7.8 bar
Ciśnienie przeciążenia (psi)	113.1 psi
Sposób kasowania	Odbojność
Rodzaj sterowania	Z zewnętrznym sterowaniem
Przyłącze zasilania pilota 12	G1/8
Medium dla pilotów	Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium	Sprężone powietrze wg ISO8573-1:2010 [-:-:-]
Maks. lepkość	4000 mm2/s
Temperatura medium	-5 ... 60 °C
Temperatura otoczenia	-5 ... 60 °C
Temperatura przechowywania	6 ... 8 °C
Przepływ Kv	5 m3/h
Czas przełączania przy włączaniu	250 ms
Czas przełączania przy wyłączaniu	250 ms
Uwaga dotycząca materiałów	Zawierają substancje PWIS Zgodne z RoHS
Materiał obudowy	Stal wysokostopowa, nierdzewna
Numer materiału dla obudowy	1.4435
Materiał pokrywy obudowy	Stal wysokostopowa, nierdzewna
Numer materiału pokrywy obudowy	1.4435
Materiał uszczelnień	FPM
Materiał element zamykającego	NBR
Waga produktu	431 g
Materiał pojemnika	PA6

producent	FESTO
wymiary	0 x 0 x 0
Waga	0,477 kg
ciśnienie robocze [bar]	1÷6,5
gwint	G 1/2
typ produktu	zawór pneumatyczny
kraj pochodzenia
DN średnica nominalna	15
funkcja zaworu	2/2 otwarty, monostabilny
kierunek przepływu	rewersyjny
ciśnienie medium [bar]	0÷4
ciśnienie nominalne [bar]	10
medium	Sprężone powietrze wg ISO8573-1:2010 [-:-:-]
