Cecha |
Wartość |
| Wielkość |
32 |
| Konstrukcja |

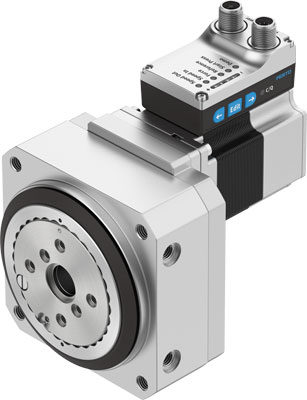

Elektromechaniczny napęd obrotowy
Z zintegrowanym napędem
Z zintegrowaną przekładnią |
| Pozycja zabudowy |
Dowolna |
| Sposób montażu |
Przy pomocy gwintów wewnętrznych |
| Kąt obrotu |
180° |
| Przełożenie przekładni |
7:1 |
| Maks. liczba obrotów |
100 1/min |
| Luz skrętny |
0.2 deg |
| Powtarzalność |
±0,1 ° |
| Sygnalizacja położenia |
Enkoder silnika |
| Maks. siła osiowa |
450 N |
| Maks. siła poprzeczna |
550 N |
| Dopuszczalny masowy moment bezwładności |
0.0164 kgm2 |
| Waga produktu |
2304 g |
| Kąt kroku przy pełnym kroku |
1.8 deg |
| Tolerancja kąta kroku |
±5 % |
| Czas pracy ciągłej |
100 % |
| Zasilanie, typ podłączenia |
Wtyczka |
| Zasilanie, technologia podłączenia |
M12x1, kodowanie T wg EN 61076-2-111 |
| Zasilanie napięciem, liczba pinów/żył |
4 |
| Interfejs logiczny, rodzaj przyłącza |
Wtyczka |
| Interfejs logiczny, technologia przyłączy |
M12x1, typ A zgodnie z EN 61076-2-101 |
| Interfejs logiczny, liczba pinów/żył |
8 |
| Interfejs logiczny, rodzaj przyłącza |
00992264 |
| Maks. długość kabla |
15 m, wyjścia
15 m, wejścia
20 m przy pracy w trybie IO-Link |
| Napięcie nominalne DC |
24 V |
| Prąd nominalny |
5.3 A |
| Prąd znamionowy silnika |
5 A |
| Maks. pobór prądu |
5.3 A |
| Dopuszczalne wahania napięcia |
+/- 15 % |
| Liczba logicznych wejść cyfrowych |
2 |
| Charakterystyka wejść logicznych |
Swobodna konfiguracja
Bez izolacji galwanicznej |
| Charakterystyka wejścia cyfrowego |
w oparciu o IEC 61131-2, typ 1 |
| Zakres roboczy wejść logicznych |
24 V |
| Obwód logiczny wejść |
PNP |
| Liczba logicznych wyjść cyfrowych 24V DC |
2 |
| Charakterystyka logicznych wyjść cyfrowych |
Swobodna konfiguracja
Bez izolacji galwanicznej |
| Maks. prąd logicznych wyjść cyfrowych |
100 mA |
| Obwód logiczny, wyjścia |
PNP |
| IO-Link, obsługa trybu SIO |
Tak |
| IO-Link, protokół |
Device V 1.1 |
| IO-Link, tryb komunikacji |
COM3 (230.4 kbd) |
| IO-Link, typ portu |
A |
| IO-Link, liczba portów |
1 |
| IO-Link, process data width OUT |
2 Byte |
| IO-Link, process data content OUT |
1 bit (Move in)
1 bit (Move out)
1 bit (Quit Error) |
| IO-Link, process data width IN |
2 Byte |
| IO-Link, process data content IN |
1 bit (State Device)
1 bit (State Move)
1 bit (State in)
1 bit (State out) |
| IO-Link, Service data contents IN |
32 bit Force
32 bit Position
32 bit Speed |
| IO-Link, minimalny czas cyklu |
1 ms |
| IO-Link, wymagana pamięć danych |
0.5 Kilobyte |
| IO-Link, technologia podłączenia |
Wtyczka |
| Interfejs do parametryzacji |
IO-Link
Interfejs użytkownika |
| Klasa izolacji |
B |
| Typ silnika |
Silnik skokowy |
| Czujnik położenia wirnika |
Enkoder absolutny, jednoobrotowy |
| Zasada pomiaru czujnika położenia wirnika |
Magnetyczny |
| Rozdzielczość czujnika położenia wirnika |
16 Bit |
| Pozycja wyjściowa |
Stały zderzak – blok dodatni
Stały zderzak – blok ujemny |
| Dodatkowe funkcje |
Interfejs użytkownika
Zintegrowane wykrywanie pozycji krańcowej |
| Wyświetlacz |
LED |
| Wskaźnik stanu gotowości |
LED |
| Przyspieszenie kątowe |
<= 140 rad/s2 |
| Dopuszczenie |
RCM Mark |
| Znak KC |
KC-EMV |
| Znak CE (patrz deklaracja zgodności) |
Wg dyrektywy EU-EMV
Zgodnie z dyrektywą EU RoHS |
| Szczytowy moment obrotowy |
5.6 Nm |
| Kod interfejsu, podstawowy |
E8-55 |
| Stopień ochrony |
IP40 |
| Klasa ochrony |
III |
| Temperatura przechowywania |
-20 ... 60 °C |
| Temperatura otoczenia |
0 ... 50 °C |
| Uwaga odnośnie temperatury otoczenia |
Przy temperaturze otoczenia przekraczającej 30 °C obowiązuje ograniczenie mocy w wysokości 2% na każdy K. |
| Względna wilgotność powietrza |
0 - 85 % |
| Odporność na wibracje |
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy |
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27 |
| Uwaga dotycząca materiałów |
Zawierają substancje PWIS
Zgodne z RoHS |
| Materiał kołnierza |
Anodowany stop aluminium |
| Materiał obudowy |
Stop aluminium, anodowany |
