Name: DGAR 08 UK DURBAL
Rating: 5 (5 reviews)

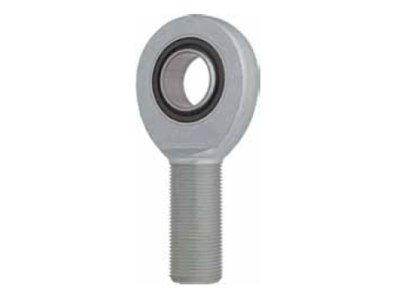

DGAR 08 UK DURBAL

wymiary

8 x 0 x 8

Waga

0,028 kg

A - średnica zewnętrzna główki cięgła [mm]

B - szerokość pierścienia wewnętrznego [mm]

C - szerokość pierścienia zewnętrznego [mm]

d [mm]

F - wysokość do osi [mm]

GL - długość gwintu [mm]

gwint

gwint 2

gwint zewnętrzny, prawy

L - wysokość główki cięgła [mm]

linia produktu

Basic line

luz

0÷32 µm

Atrybuty Zamienniki (4)

DGAR 08 UK DURBAL

Główka cięgła

Atrybuty

producent	DURBAL
wymiary	8 x 0 x 8
Waga	0,028 kg
A - średnica zewnętrzna główki cięgła [mm]	24
B - szerokość pierścienia wewnętrznego [mm]	8
C - szerokość pierścienia zewnętrznego [mm]	6
d [mm]	8
F - wysokość do osi [mm]	42
GL - długość gwintu [mm]	22
gwint	M8
L - wysokość główki cięgła [mm]	54
luz	0÷32 µm
norma	DIN ISO 12240-4 seria E
para cierna	stal chromowana/PTFE
typ produktu	główka cięgła
uszczelnienie	brak
nośność dynamiczna C [N]	3500
nośność statyczna Co [N]	10300
linia produktu	Basic line
max. kąt wychylenia [°]	15
gwint 2	gwint zewnętrzny, prawy
