Name: DSIL 20 ES-2RS DURBAL
Rating: 4.7 (1 reviews)

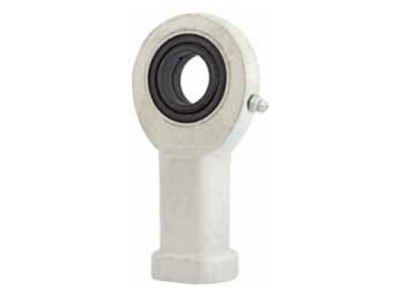

DSIL 20 ES-2RS DURBAL

wymiary

20 x 0 x 0

Waga

0,344 kg

A - średnica zewnętrzna główki cięgła [mm]

B - szerokość pierścienia wewnętrznego [mm]

C - szerokość pierścienia zewnętrznego [mm]

d [mm]

F - wysokość do osi [mm]

GL - długość gwintu [mm]

gwint

M20x1,5

gwint 2

gwint wewnętrzny, lewy

kraj pochodzenia

L - wysokość główki cięgła [mm]

103,5

linia produktu

Basic line

Atrybuty Zamienniki (8)

DSIL 20 ES-2RS DURBAL

Główka cięgła

producent	DURBAL
wymiary	20 x 0 x 0
Waga	0,344 kg
A - średnica zewnętrzna główki cięgła [mm]	53
B - szerokość pierścienia wewnętrznego [mm]	16
C - szerokość pierścienia zewnętrznego [mm]	13
d [mm]	20
F - wysokość do osi [mm]	77
GL - długość gwintu [mm]	40
gwint	M20x1,5
L - wysokość główki cięgła [mm]	103,5
luz	8÷82 µm
norma	DIN ISO 12240-4 seria E
para cierna	stal/stal
typ produktu	główka cięgła
uszczelnienie	dwustronne tworzywowe, stykowe
nośność dynamiczna C [N]	20400
nośność statyczna Co [N]	48000
linia produktu	Basic line
max. kąt wychylenia [°]	9
kraj pochodzenia
gwint 2	gwint wewnętrzny, lewy
