Name: EMN 35-30-501 DURBAL
Rating: 4.8 (12 reviews)

EMN 35-30-501 DURBAL

wymiary

35 x 0 x 0

Waga

1,33 kg

A - średnica zewnętrzna główki cięgła [mm]

B - szerokość pierścienia wewnętrznego [mm]

C - szerokość pierścienia zewnętrznego [mm]

d [mm]

F - wysokość do osi [mm]

140

GL - długość gwintu [mm]

gwint

M36x3

gwint 2

gwint zewnętrzny, prawy

kraj pochodzenia

L - wysokość główki cięgła [mm]

181

linia produktu

Classic line

Atrybuty Zamienniki (4)

EMN 35-30-501 DURBAL

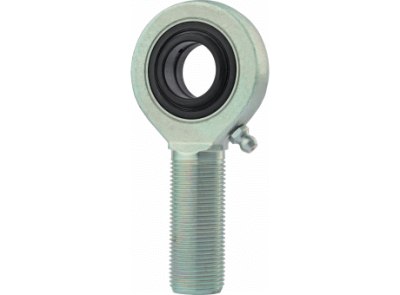

Główka cięgła

producent	DURBAL
wymiary	35 x 0 x 0
Waga	1,33 kg
A - średnica zewnętrzna główki cięgła [mm]	82
B - szerokość pierścienia wewnętrznego [mm]	25
C - szerokość pierścienia zewnętrznego [mm]	20
d [mm]	35
F - wysokość do osi [mm]	140
GL - długość gwintu [mm]	92
gwint	M36x3
L - wysokość główki cięgła [mm]	181
luz	30÷100 µm
norma	DIN ISO 12240-4 seria E
para cierna	stal/stal
typ produktu	główka cięgła
uszczelnienie	dwustronne tworzywowe, stykowe
nośność dynamiczna C [N]	70400
nośność statyczna Co [N]	146000
linia produktu	Classic line
max. kąt wychylenia [°]	6
kraj pochodzenia
gwint 2	gwint zewnętrzny, prawy
